自动扶梯原理

自动扶梯是一种带有循环运行梯级，用于向上或向下倾斜输送乘客的固定电力驱动设备。以下是对其工作原理的详细介绍：

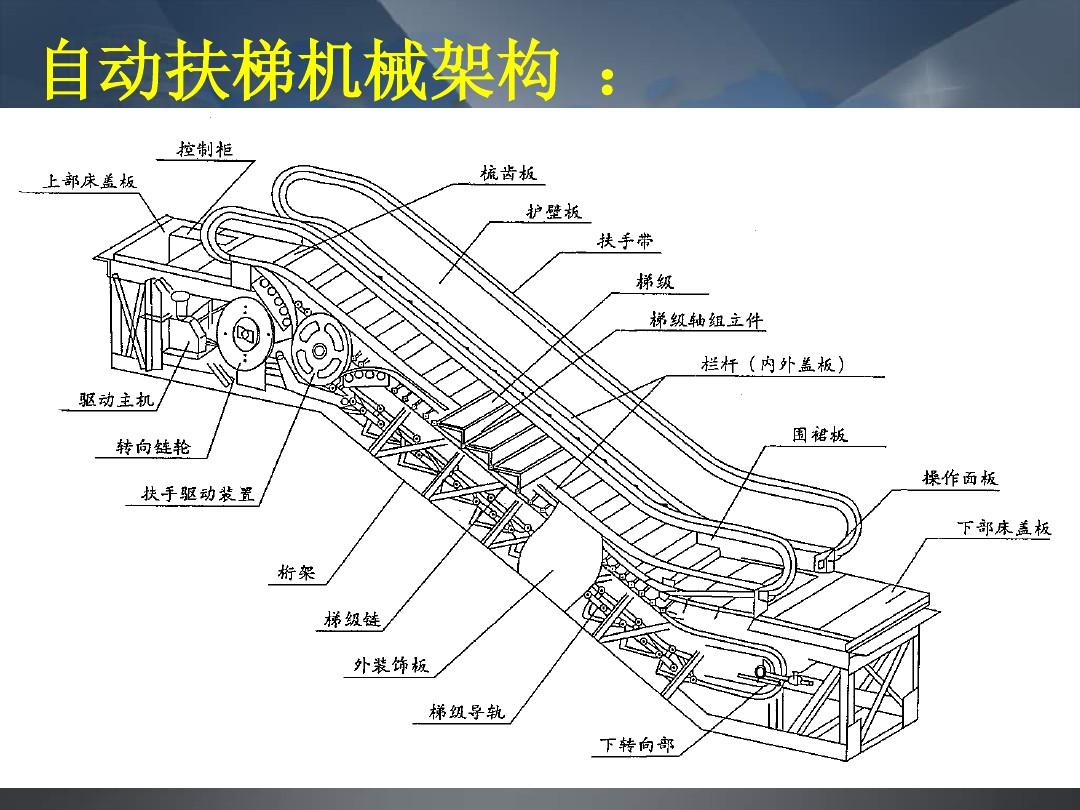

结构组成

自动扶梯主要由以下部分组成：

• ‌驱动主机‌：为自动扶梯提供主要动力。

• ‌主驱动链条‌：传递来自驱动主机的动力。

• ‌主驱动轴‌：接受来自主驱动链条的动力，驱动梯级链条和扶手带运动。

• ‌梯级链条‌：由主驱动轴驱动，带动梯级作向上或向下的运动。

• ‌梯级‌：供乘客站立，由梯级链条带动循环运动。

• ‌扶手带系统‌：提供与梯级运动同步的扶手带，保障乘客安全。

• ‌金属桁架结构‌：支撑自动扶梯的各组成部件及乘客载荷。

主要部件功能

• ‌驱动主机‌：是自动扶梯的动力源，通过主驱动链条向主驱动轴传递动力。

• ‌主驱动轴‌：安装在自动扶梯的上端部，轴上安装有主驱动轮、梯级链轮、扶手带驱动链轮等，是自动扶梯最重要的受力部件。

• ‌梯级链张紧装置‌：安装在下部，起到张紧梯级链的作用，防止梯级链松弛，并弥补梯级链在使用中的伸长。

• ‌扶手带系统‌：主要由扶手带、扶手带驱动装置、扶手导轨和扶手带张紧装置等组成，提供与梯级同步运动的扶手带。

工作原理

自动扶梯的工作原理如下：

1. 驱动主机启动，通过主驱动链条向主驱动轴传递动力。

2. 主驱动轴驱动梯级链条，进而带动梯级作向上或向下的运动。

3. 乘客站在梯级上，随梯级一起运动，从而实现向上或向下的输送。

4. 扶手带系统由电动机驱动，与梯级同步运动，供乘客扶手之用。

5. 自动扶梯的各组成部件及乘客载荷通过固连在两层楼板之间的金属桁架结构进行支撑。

综上所述，自动扶梯通过其独特的结构和部件设计，实现了安全、高效的乘客输送功能。
